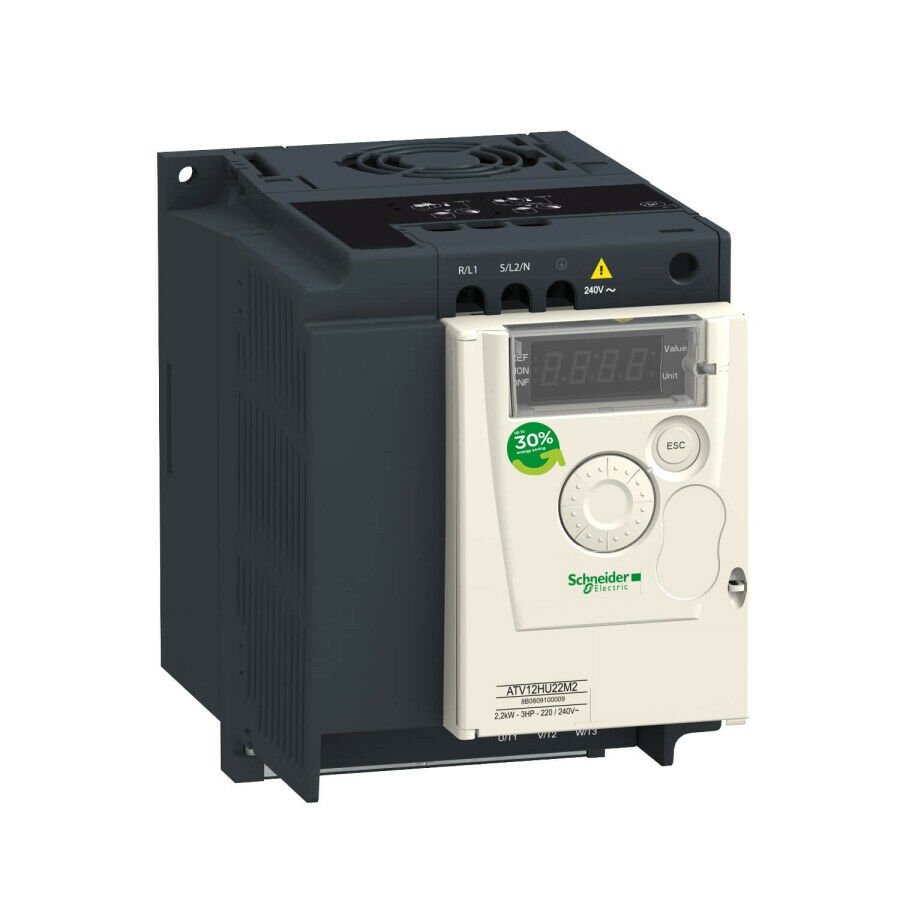

20 ms, tolerans +/- 1 ms için lojik giriş 10 ms için analog giriş
doğrusallık hatası
Maksimum değerin +/- % 0,3'ü için analog giriş
frekans çözünürlüğü
Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz
zaman sabiti
20 ms +/- 1 ms referans değişikliği için
iletim hızı
9,6 kbit/sn 19,2 kbit/sn 38,4 kbit/sn
iletim çerçevesi
RTU
adreslerin sayısı
1…247
veri biçimi
8 bit, yapılandırılabilir tek, çift veya paritesiz
haberleşme hizmeti
Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43)
polarizasyon tipi
Empedans yok
4 kadranlı çalışma mümkün
Yanlış
asenkron motor kontrol profili
Sensörsüz akı vektör kontrolü Karesel gerilim/frekans oranı Gerilim/frekans oranı (V/f)
Maksimum çıkış frekansı
4 kHz
geçici aşırı moment
150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
hızlanma ve yavaşlama rampaları
U S 0 - 999,9 sn arası doğrusal
motor kayma kompanzasyonu
Ayarlanabilir Fabrikada mevcut
anahtarlama frekansı
2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı
4 kHz
durana kadar frenleme
DC enjeksiyon ile
Fren kesici entegre
Yanlış
hat akımı
17,8 A -de 100 V (Ağır şart) 14,9 A -de 120 V (Ağır şart)
Maksimum Giriş Akımı
14,9 A
Maksimum çıkış voltajı
240 V
görünen güç
3,6 kVA -de 240 V (Ağır şart)
maksimum geçici akım
11,2 A süresince 60 s (Ağır şart) 12,4 A süresince 2 s (Ağır şart)
Şebeke frekansı
50...60 Hz
Bağıl simetrik ağ frekansı toleransı
5 %
muhtemel hat Isc
1 kA
Yüksek aşırı yükte temel yük akımı
7,5 A
W cinsinden güç dağılımı
Forced cooling: 72,0 W
Güvenlik fonksiyonu Güvenli Yön (SDI) ile
Yanlış
Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS)
Yanlış
Güvenlik fonksiyonu Güvenli Konum (SP) ile
Yanlış
Güvenlik fonksiyonu ile Güvenli programlanabilir lojik
Yanlış
Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM)
Yanlış
Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile
Yanlış
Sft fct Güvenli Durdurma 2 (SS2) ile
Yanlış
Güvenlik fonksiyonu ile Güvenli tork kapalı (STO)
Yanlış
Kapalı göstergeli
Yanlış
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT)
Yanlış
Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP)
Yanlış
koruma tipi
Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
sıkma torku
1,2 N.m
yalıtım
Güç ve kontrol arasındaki elektrik
Set başına Miktar
1'li set
Genişlik
105 mm
Yükseklik
142 mm
Derinlik
156,2 mm
Ürün ağırlığı
1,4 kg
Ortam
çalışma yüksekliği
> 1000...2000 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan
Çalışma konumu
Dikey +/- 10 derece
Ürün sertifikaları
NOM CSA C-Tick UL GOST RCM KC
İşaretleme
CE
Standartlar
UL 508C UL 618000-5-1 EN/IEC 61800-5-1 EN/IEC 61800-3
montaj stili
Soğutma bloklu
elektromanyetik uyumluluk
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-3 Kesinti bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11
Çevre sınıfı (çalışma sırasında)
IEC 60721-3-3'e göre sınıf 3C3 IEC 60721-3-3'e göre sınıf 3S2
Darbe etkisi altında maksimum hızlanma (çalışma sırasında)
150 m/sn² 11 ms'de
Titreşimsel stres altında maksimum hızlanma (çalışma sırasında)
10 m/sn² 13...200 Hz'de
Titreşimli yük altında maksimum sapma (çalışma sırasında)
2...13 Hz'de 1,5 mm
soğutma havası hacmi
16 m3/h
aşırı gerilim kategorisi
Sınıf III
düzenleme döngüsü
Ayarlanabilir PID regülatör
elektromanyetik emisyon
Yayılmalı emisyonlar ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...16 kHz ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <20 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar ek EMC filtresi ile ortam 2 kategori C3 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <10 m
titreşim direnci
1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunEN/IEC 60068-2-6
darbe dayanımı
15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
bağıl nem
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
gürültü seviyesi
45 dB
kirletme derecesi
2
Pil tasarım ömrü
-25…70 °C
çalışma için ortam hava sıcaklığı
-10…50 °C olmadan 50…60 °C °C başına % 2,2 akım düşüşüyle
