Fluke 1625-2 Topraklama Test Cihazı Seti
Fluke 1625-2 Topraklama Test Cihazı Seti
Ürün Kodu : Fluke 1625-2 Kit
Garanti Süresi : 24 Ay
Fluke 1625-2 GEO Topraklama Test Cihazı, USB portu üzerinden veri saklama ve indirme özellikleri sunar. Birinci sınıf aksesuarlar, test işlemini kolaylaştırır ve test süresini kısaltır.
3 ve 4 kutuplu Potansiyel Düşüşü, topraklama dirençli devre testi
4 kutuplu Toprak Özgül Direnci testi
1 pens kullanılarak seçmeli topraklama çubuğu testi
2 pens kullanılarak kazıksız topraklama çubuğu testi
Dış mekanda kullanım için IP56 dereceli
Sağlam taşıma çantası
USB ile veri saklama ve veri aktarımı
Test cihazı, ayrıca kullanım kolaylığı da sunar. Test cihazı, her testte bağlanması gereken kazıklar veya pensler konusunda bilgi verir. Ayrıca büyük döner anahtarı elinizde eldiven olduğunda bile kullanabilirsiniz.

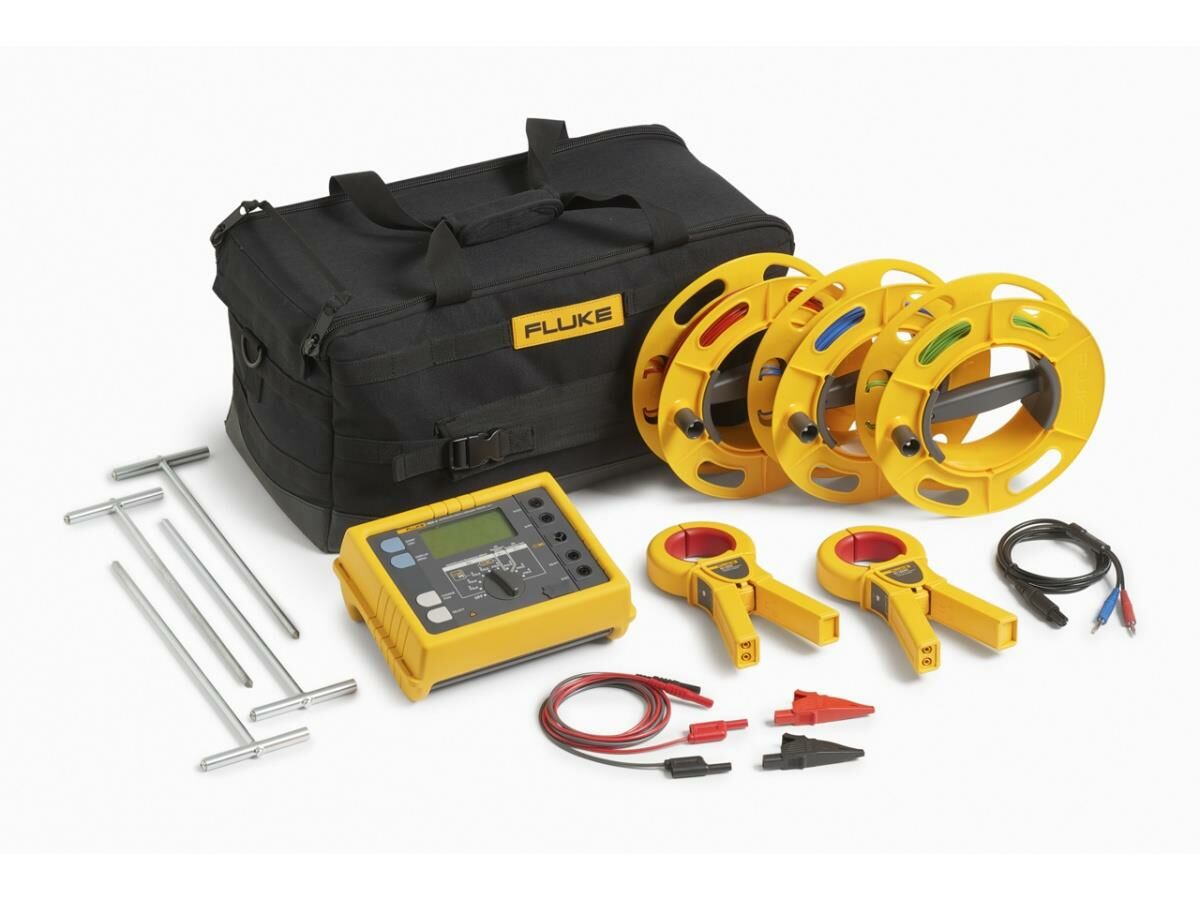

1625-2 GEO Topraklama Test Cihazı Seti
- Fluke ES-162P3-2 3-Pole Stake Kit
- Fluke ES-162P4-2 4-Pole Stake Kit
- Kablo Makarası 25 M BL
- Kablo Makarası 25 M GR
- Kablo Makarası 50 M RD
- EI-1623 Seçmeli/Kazıksız Pens Seti
- EI-162AC Klipsli Akım Transformatörü (İndüktörlü)
- EI-162BN 320 mm Ayrık Çekirdekli Transformatör
- EI-162X Klipsli Akım Transformatörü (Sensörlü), Blendajlı Kablo Seti ile birlikte
| Ayrıntılı Teknik Özellikler | ||||
| Genel | ||||
| Bellek | USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama | |||
| Ölçüm fonksiyonu | Parazit gerilim ve frekans; 3 ve 4 kutuplu topraklama direnci, klipsli akım transformatörü ile veya olmadan; ac ile 2 kutuplu; dc ile 2 ve 4 kutuplu direnç | |||
| Ekran | 4 basamaklı (2999 Basamaklı); geliştirilmiş görüş sağlayan 7 bölümlü sıvı kristal ekran | |||
| Çalıştırma | Merkezi döner anahtar ve fonksiyon tuşları | |||
| Sıcaklık Aralığı | ||||
| Çalışma sıcaklığı | -10°C ila 50°C (14°F ila 122°F) | |||
| Depolama sıcaklığı | -30°C ila 60°C (-22°F ila 140°F) | |||
| Sıcaklık katsayısı | ± değerin %0,1'i/°C <18°C >28°C | |||
| Koruma tipi | EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40 | |||
| Maks. gerilim | Uyarı – "pens" soketi, E, ES, S veya H soketine takılmalıdır | |||
| U rms = 0 V | ||||
| E, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U rms = 250 V (yanlış kullanım için) | ||||
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1'e göre 50 V topraklama. 300V CAT III, Kirlilik derecesi 2 | |||
| Kalite standardı | DIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir | |||
| Harici alan etkisi | DIN 43780 (8/76) ile uyumludur | |||
| Yardımcı güç | 6 x 1,5 V alkalin (IEC LR6 veya tip AA) | |||
| Pil ömrü | IEC LR6 /tip AA ile: tip 3000 ölçüm (R E+R H ≤ 1 kΩ) | |||
| IEC LR6 /tip AA ile: tip 6000 ölçüm (R E + R H > 10 kΩ) | ||||
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç) | |||
| Ağırlık | Aksesuarlar olmadan ≤ 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg (16,8 lb) | |||
| Kutu malzemesi | Polyester | |||
| Parazit gerilimi ölçümü dc + ac (U ST) | ||||
| Hata limiti ölçümü: yöntem | Tam dalga doğrultması | |||
| Ölçüm aralığı | 1 V - 50 V | |||
| Ekran aralığı | 0,0 V - 50 V | |||
| Çözünürlük | 0,1 V | |||
| Frekans aralığı | dc/ac 45 Hz - 400 Hz sinüs | |||
| Hassaslık | ± (değerin %5'i + 5 basamak) | |||
| Ölçüm sırası | Yaklaşık Saniyede 4 ölçüm | |||
| Dahili direnç | Yaklaşık 1,5 MΩ | |||
| Maks. aşırı yük | U rms = 250 V | |||
| Parazit Frekans Ölçümü (F) | ||||
| Hata limiti ölçümü: yöntem | Parazit gerilimin titreme süresi ölçümü | |||
| Ölçüm aralığı | 6,0 Hz - 400 Hz | |||
| Ekran aralığı | 16,0 Hz - 299,9 Hz - 999 Hz | |||
| Çözünürlük | 0,1 Hz - 1 Hz | |||
| Aralık | 1 V - 50 V | |||
| Hassaslık | ± (değerin %1'i + 2 basamak) | |||
| Topraklama Direnci (RE) | ||||
| Ölçüm yöntemi | IEC61557-5'e göre prob ile akım ve gerilim ölçümü | |||
| Açık devre gerilimi | 20/48 V, ac | |||
| Kısa devre akımı | 250 mA ac | |||
| Frekans ölçümü | 94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonunda | |||
| Gürültü reddetme | 120 dB (16 2/3 , 50 , 60, 400 Hz) | |||
| Maks. aşırı yük | U rms = 250 V | |||
| Elektriksel Ölçme Spesifikasyonları | ||||
| Yapısal Hata veya Etki Miktarı | Referans koşullar veya Belirtilen Çalışma Aralığı | Gösterim Kodu | Gereksinimler veya Test IEC 1557'nin İlgili Bölümlerine Uygundur | Test Tipi |
| Yapısal hata | Referans koşullar | A | Bölüm 5, 6.1 | R |
| Konum | Referans konum ± 90° | E1 | Bölüm 1, 4.2 | R |
| Besleme gerilimi | Üretici tarafından belirtilen limitlerde | E2 | Bölüm 1, 4.2, 4.3 | R |
| Sıcaklık | 0°C ve 35°C | E3 | Bölüm 1, 4.2 | T |
| Seri parazit gerilimi | Bkz. 4.2 ve 4.3 | E4 | Bölüm 5, 4.2, 4.3 | T |
| Probların ve yardımcı toprak elektrotlarının direnci | 0 ila 100 x R A fakat ≤ 50 kΩ | E5 | Bölüm 5, 4.3 | T |
| Sistem frekansı | Nominal frekansın %99'u ila %101'i | E7 | Bölüm 5, 4.3 | T |
| Sistem gerilimi | Nominal gerilimin %85'i - %110'u | E8 | Bölüm 5, 4.3 | T |
| Çalışma hatası | B = ±(|A| + 1,15 √E 21 E 22 E 23 E 24 E 25 E 26 ) | Bölüm 5, 4.3 | R | |
| A = yapısal hata | B[%] = ± B/referans değeri x %100 | |||
| En = varyasyonlar | ||||
| R = rutin test | ||||
| T = tip testi | ||||
| Ölçüm aralığı | 0,020 Ω ila 300 kΩ | |||
| Ekran aralığı | 0,001 Ω ila 2,999 Ω | |||
| 3,00 Ω ila 29,99 Ω | ||||
| 30,0 Ω ila 299,9 Ω | ||||
| 0,300 kΩ ila 2,999 kΩ | ||||
| 3,00 kΩ ila 29,99 kΩ | ||||
| 30,0 kΩ ila 299,9 kΩ | ||||
| Çözünürlük | 0.001 Ω | |||
| 0,01 Ω | ||||
| 0,1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Hassaslık | ± (değerin %2'si + 2 basamak) | |||
| Çalışma hatası | ± (değerin %5'i + 5 basamak) | |||
| Ölçüm süresi | Sabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn. | |||
| Prob ve yardımcı topraklama elektrodu direnci nedeniyle ek hata | R H(R S + 2000 Ω)/R E x 1,25 x %10 -6 + 5 basamak | |||
| R H ve R'nin Ölçüm HatasıS | R [230]ER [232]SR [234]H | |||
| Maks. prob direnci | ≤ 1 MΩ | |||
| Maks. yardımcı topraklama elektrodu direnci | ≤ 1 MΩ | |||
| Hata IEC61557-5'te gerekli görülen limitler dahilinde tutulursa otomatik kontrol. | ||||
| Prob, yardımcı topraklama elektrodu ve topraklama direnci ölçümünden sonra yapılıyorsa etkileyen koşullar nedeniyle %30'dan yüksek bir ölçüm hatası varsayılır, ekranda bir uyarı sembolü ve RS veya RH'nin çok yüksek olduğunu belirten bir bildirim görüntülenir. | ||||
| Yardımcı Topraklama Elektrodu Direnci R'ye Bağlı Otomatik Ölçüm Çözünürlüğü GeçişiH | ||||
| U ile RH ölçüm = 48 V | < 300 Ω | |||
| < 6 Ω | ||||
| < 60 Ω | ||||
| < 600 Ω | ||||
| U ile RH ölçüm = 20 V | < 250 Ω | |||
| < 2,5 kΩ | ||||
| < 25 kΩ | ||||
| < 250 kΩ | ||||
| Çözünürlük | 1 mΩ | |||
| 10 mΩ | ||||
| 100 mΩ | ||||
| 1 Ω | ||||
| Topraklama Direncinin Seçmeli Ölçümü (R E Pensi) | ||||
| Ölçüm yöntemi | EN61557-5'e göre akım ve gerilim ölçümü ve ek akım transformatörü ile bireysel branşmanda akım ölçümü (patent için başvuru yapılmıştır). | |||
| Açık devre gerilimi | 20/48 V ac | |||
| Kısa devre akımı | 250 mA ac | |||
| Frekans ölçümü | 94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC), 55 Hz (R*) | |||
| Gürültü reddetme | 120 dB (162/3, 50, 60, 400 Hz) | |||
| Maks. aşırı yük | Maks. U rms = 250 V (ölçüm başlatılmaz) | |||
| Ölçüm aralığı | 0,020 Ω ila 300 kΩ | |||
| Ekran aralığı | 0,001 Ω ila 2,999 Ω | |||
| 3,00 Ω ila 29,99 Ω | ||||
| 30,0 Ω ila 299,9 Ω | ||||
| 0,300 kΩ ila 2,999 kΩ | ||||
| 3,00 kΩ ila 29,99 kΩ | ||||
| Çözünürlük | 0.001 Ω | |||
| 0,01 Ω | ||||
| 0,1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| Hassaslık | ± (değerin %7'si + 2 basamak) | |||
| Çalışma hatası | ± (değerin %10'u + 5 basamak) | |||
| Prob ve yardımcı topraklama tipik elektrot direnci nedeniyle ek hata | R H(R S + 2000 Ω)/R TOPLAM x 1,25 x %10 -6 + 5 basamak | |||
| R H ve R'nin Ölçüm HatasıS | R [313]TOPLAMR [315]SR [317]H | |||
| Ölçüm süresi | Sabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn. | |||
| Ölçülecek tek bir branşmandaki minimum akım | 0,5 mA | Transformatör ile (1000:1) | ||
| 0,1 mA | Transformatör ile (200:1) | |||
| Transformatörden geçen maks. parazit akım | 3:00 AM | Transformatör ile (1000:1) | ||
| * Önerilen akım pensleri/transformatörler ile. | ||||
| Direnç Ölçümü (R~) | ||||
| Ölçüm yöntemi | Akım ve gerilim ölçümü | |||
| Ölçüm gerilimi | 20 V ac, kare darbe | |||
| Kısa devre akımı | > 250 mA ac | |||
| Frekans ölçümü | 94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC) | |||
| Ölçüm aralığı | 0,020 Ω ila 300 kΩ | |||
| Ekran aralığı | 0,001 Ω ila 2,999 Ω | |||
| 3,00 Ω ila 29,99 Ω | ||||
| 30,0 Ω ila 299,9 Ω | ||||
| 300 Ω ila 2999 Ω | ||||
| 3,00 kΩ ila 29,99 kΩ | ||||
| 30,0 kΩ ila 299,9 kΩ | ||||
| Çözünürlük | 0.001 Ω | |||
| 0,01 Ω | ||||
| 0,1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Hassaslık | ± (değerin %2'si + 2 basamak) | |||
| Çalışma hatası | ± (değerin %5'i + 5 basamak) | |||
| Ölçüm süresi | Tipik 6 saniye | |||
| Maks. parazit gerilim | 24 V; daha yüksek gerilimlerde ölçüm başlatılmaz | |||
| Maks. aşırı yük | U rms maks. = 250 V | |||
| Direnç Ölçümü (R dc) | ||||
| Ölçüm yöntemi | Olası IEC61557-4'e göre akım-gerilim ölçümü | |||
| Ölçüm gerilimi | 20 V dc | |||
| Kısa devre akımı | 250 mA dc | |||
| Ölçülen değer oluşumu | H, S, ES üzerinde 4 kutuplu ölçüm kablolarıyla, ek hata olmadan genişletilebilir. | |||
| Kablo E'deki 1 Ω'dan yüksek dirençler, 5 m Ω/Ω gibi bir ek hataya neden olabilir. | ||||
| Ölçüm aralığı | 0,020 Ω ila 300 kΩ | |||
| Ekran aralığı | 0,001 Ω ila 2,999 Ω | |||
| 3,00 Ω ila 29,99 Ω | ||||
| 30,0 Ω ila 299,9 Ω | ||||
| 300 Ω ila 2999 Ω | ||||
| 3,0 kΩ ila 29,99 kΩ | ||||
| 30,0 kΩ ila 299,9 kΩ | ||||
| Çözünürlük | 0.001 Ω | |||
| 0,01 Ω | ||||
| 0,1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Hassaslık | ± (değerin %2'si + 2 basamak) | |||
| Çalışma hatası | ± (değerin %5'i + 5 basamak) | |||
| Ölçüm sırası | Yaklaşık Saniyede 2 ölçüm | |||
| Ölçüm süresi | Ters kutupluk dahil tipik 4 saniye (2 kutuplu veya 4 kutuplu) | |||
| Maksimum parazit gerilimi | ≤ 3 V ac veya dc; daha yüksek gerilimlerde ölçüm başlatılmaz | |||
| Maksimum endüktivite | 2 Henry | |||
| Maksimum aşırı yük | U rms = 250 V | |||
| Test Ucu Direnci Kompanzasyonu (R K) | ||||
| Test ucu direnci kompanzasyonu (R K), R E 3 kutuplu, R E 4 kutuplu (pens), R ac, ve R dc 2 kutuplu fonksiyonlarda açılabilir | ||||
| Ölçülen değer oluşumu | R ekran = R ölçüldü - R dengelendi* | |||
| * Ayar noktası girişi değeri RK = 0,000 Ω, ölçüm ayarıyla 0,000 ile 29,99 Ω arasında değiştirilebilir. | ||||
| Kazıksız Topraklama Devresi Ölçümü (İki Kazıksız Pens) | ||||
| Anahtar konumu | RA 4 kutuplu (İki Kazıksız pens) | |||
| Çözünürlük | 0,001 Ω ila 0,1 Ω | |||
| Ölçüm aralığı | 0,02 Ω ila 199,9 Ω | |||
| Hassaslık | ± (değerin %7'si + 3 basamak) | |||
| Çalışma hatası | ± (değerin %7'si + 5 basamak) | |||
| Ölçüm gerilimi | Vm = 48 V ac (birincil) | |||
| Frekans ölçümü | 128 Hz | |||
| Parazit akımı (IEXT) | Maks. IEXT = 10 A (ac) (RA < 20 Ω) | |||
| Maks. IEXT = 2 A (ac) (RA > 20 Ω) | ||||
| Ölçüm ilkesi: İki akım transformatörü kullanılarak kapalı devrelerde kazıksız direnç ölçümü | ||||
| Otomatik aralık seçimi. | ||||
| Kazıksız topraklama devresi ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum uzaklıkta önerilen akım pensleriyle birlikte kullanıldığında geçerlidir. | ||||
Fluke 1625-2 dört topraklama ölçümü tipini de gerçekleştirebilmesiyle eşsiz bir topraklama test cihazıdır.
- 3 ve 4 Kutuplu Potansiyel Düşüşü (kazıklar kullanılarak)
- 4 Kutuplu Toprak Özgül Direnci testi (kazıklar kullanılarak)
- Seçmeli test (1 pens ve kazıklar kullanılarak)
- Kazıksız test (sadece 2 pens kullanılarak)
