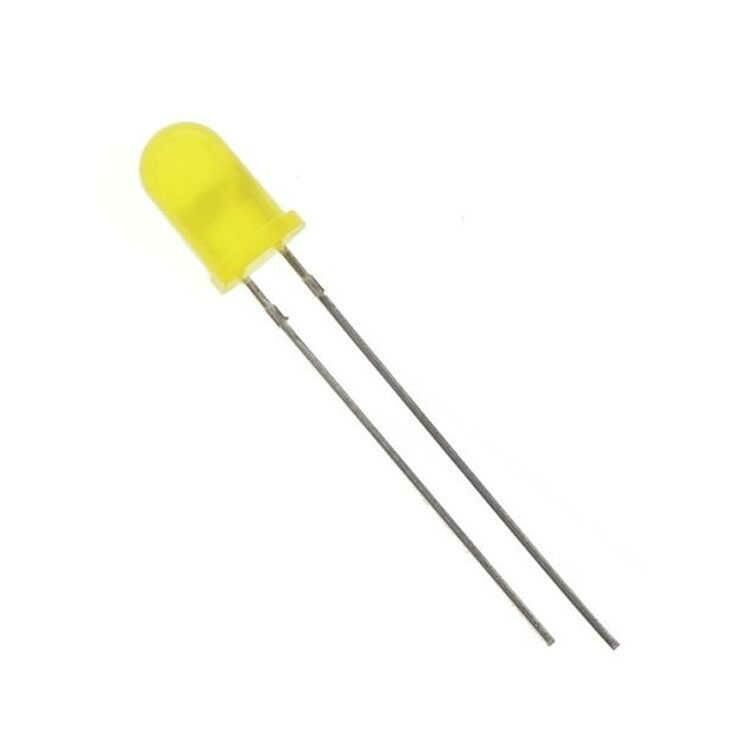

5mm Sarı Led
5 mm Sarı Led
ÇALIŞMA VOLTAJLARI :
Sarı Led : 3,0V-3,2V
Led-Direnç Hesaplaması Nasıl Yapılır ?
Bunun için Güç kaynağı voltajı, LED’in çalışma voltajı ve LED’ in akım tüketimini bilmemiz gereklidir.
Örneğin güç kaynağımız 12 volt ise:
LED voltajı 3 volt ve akımı 20 ma olduğunu kabul edelim.
Hesaplama;
12 – 3 = 9 ( Güçkaynağının voltajından Led in çalışma voltajını çıkarıyoruz)
çıkan sonucu LED akımına bölüyoruz
9 / 0.02 = 450
(burada ohm kanunu birimleri VOLT,AMPER ve OHM olduğundan 20 mili amperi AMPER e çevirmemiz gerekir, o yüzden 0.02 oldu)
yani 450 ohm değerinde direnç kullanmalıyız, piyasada bu değere en yakın direnç 470 ohm olduğundan bu değeri kullanabiliriz.
LED Direncinin Gücünü Hesaplama
LED’e bağlanacak direncin gücünü hesaplama için benzer bir işlem yapıyoruz
12 –3 =9
çıkan sonucuLed akımı ile çarpıyoruz
9x0.02 = 0,18 watt
Piyasada standart 0,25 watt (çeyrek watt ) olduğundan 470 ohm çeyrek watt direnç kullanabiliriz.
Seri, Paralel Bağlantı Hesaplamaları
Ledleri seri bağladığımızda çalışma voltajı artar Örneğin; 3 adet 3 volt ile çalışan LED’i seri bağlarsanız çalışma voltajı 9 volt olacaktır buna göre hesaplama yapılacak
Paralel LED Bağlantısında; Akım artacak 3 tane 20ma LED’i paralel bağladığınızda toplam LED akımı 60ma olacak buna göre hesaplama yapılacak.
